Reparación de Cámara Wifi 360

Saludos acampantes de la Comunidad Scouts y sus Amigos.

Hace unos meses atrás compré una cámara Wifi 360° para mantener la vigilancia y la seguridad del gallinero donde tengo los pollos de engorde.

Como ya sabrán, al inicio de mi proyecto sufrí un robo de los pollos de engorde y de ese ese momento no me sentía seguro.

Pero después de comprar la cámara Wifi 360, todo cambió, puedo mantener seguro mi patio porque aún estando en mi trabajo puedo recibir notificaciones de movimientos en el patio y así visualizo en tiempo real lo que sucede en el patio.

Pero recientemente han ocurrido varias felicitaciones eléctricas y está cámara se conecta a la toma de corriente alterna a través de un socate de bombillo.

Hace 2 días aproximadamente dejó de encender, así que la bajé para poder revisarla y encontrar la falla.

Está cámara es bastante sencilla pero muy buena, de verdad que me encanta, sabía desde un principio que al tener un bajo precio, tendría alguna debilidad.

_{Se puede ver el tornillo en la base de la cámara}

Llegó el momento de saber cuál era, y también de compartirla con todos ustedes.

La cámara trae en su parte trasera 3 tornillos, se deben retirar para sacar la cubierta frontal y poder acceder a otro tornillo que está en el fondo de la base de la cámara.

También se puede ver un pequeño motor, este es el que permite que la cámara suba y baje.

Una vez retiramos el tornillo de la base de la cámara ya podemos ingresar al área donde se encuentra el motor que gira 360° y también a la tarjeta de la fuente de poder.

Al revisar la tarjeta pide ver que es de 5v DC. Es decir que el circuito trabaja con 5v DC, lo que me parece bastante interesante, porque fácilmente puedo colocarle un sistema UPS y tener igual comunicación con la cámara cuando no tenga luz.

Próximamente haré ese trabajo y se los mostraré.

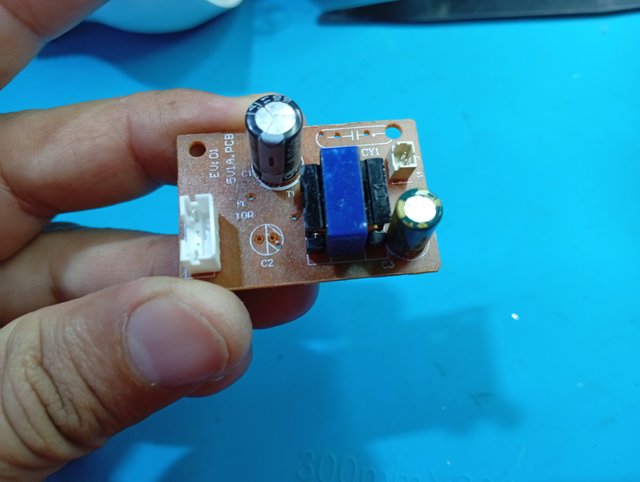

_{Fuente de poder de 5v dc}

Lo otro que me pareció interesante es el hecho de que si por alguna razón la fuente de poder llega a dañarse por completo, se puede reemplazar fácilmente por el circuito de un cargador de celular.

Fíjense en la carencia de componentes eléctricos en la placa fuente, pero era de esperarse, así se minimizan los costos de fabricación y se pueden vender más económico.

_{Fuente de 5v dc}

Ahora observemos dónde estuvo la falla o donde se produjo el daño producto de la fluctuación eléctrica.

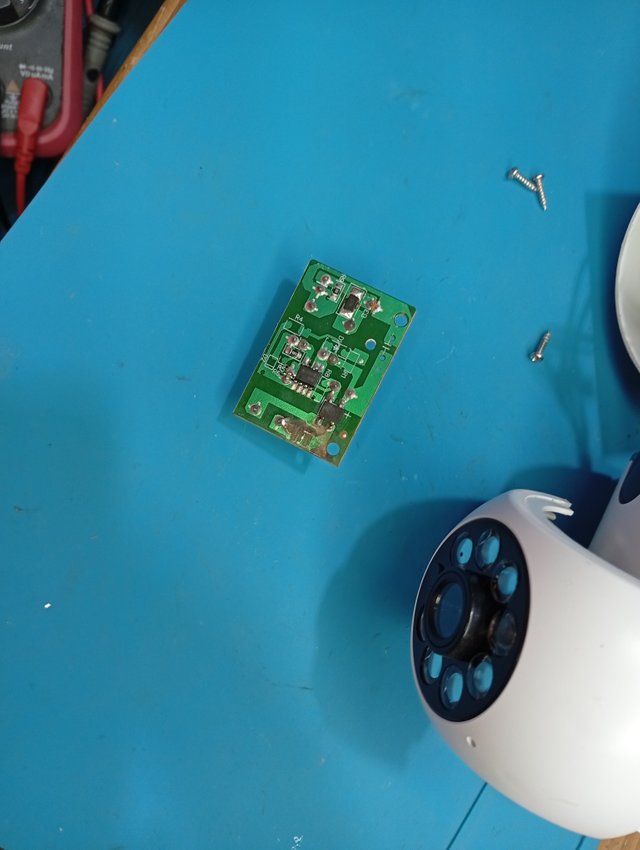

Al voltear la tarjeta se puede ver un área quemada, ese área es la entrada de voltaje Ac. La pista que va desde la linea hasta una de las patas del puente rectificador.

Se supone que allí, en ese recorrido debe haber un fusible para brindar protección, pero en su lugar hay solo una pista en forma de onda que por más que nos quieran hacer creer el fabricante que esa pista puede funcionar como Fusible, no lo es.

_{área dañada}

Y lo digo con propiedad, porque en La primera felicitación eléctrica, la cámara se dañó, pero un cargador de celular puede aguantar múltiples felicitaciones sin dañarse el fusible.

Así que para resolver está falla ubiqué una resistencia de 10 ohm 2w que saque de una placa de cargador de celular y procedi a hacer la reparación.

_{Preparado para hacer la reparación}

La reparación completa la pueden visualizar en el presente Vídeo Tutorial, el cuál también publicaré en mi cuenta tik tok para promocionar de manera indirecta Steemit en esa plataforma web2.
